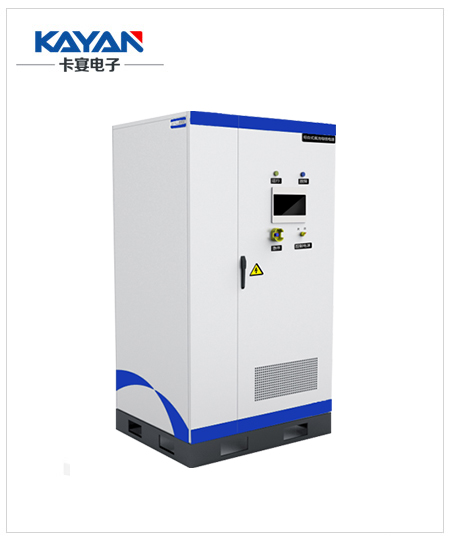

KFM53000係列組合式直流母線電源

一、產品簡介

KFM53000係列組合式直流母線電源，是一款高功率因數、高精度、可編程的多功能組合直流電源，具備雙向直流母線電源和回饋式直流電子負載的所有功能。

係統采用AC-DC、DC-DC兩級變換架構，實現能量雙向流動，能有效的平穩中間直流母線電壓在負載突加突卸時產生的波動，提高整機輸出的動態響應速度。AC-DC雙向變換采用四象限SPWM整流技術，功率因數高達0.99以上，並網諧波汙染小。DC-DC雙向變換采用高頻電路，輸出響應快，精度高。組合式直流母線電源既可做為精度高、響應快

的電源，用於電動汽車電機及驅動器、儲能式逆變器、雙向充電機、電池包充放電等的測試；也可做為功能豐富的回饋式直流電子負載，用於燃料電池堆、燃料電池發動機係統、動力電池包、超級電容、直流電源、充電機等的放電測試。

二、主要特點

采用DSP+ARM數字控製內核，全數字化控製

采用AC-DC、DC-DC雙向兩級變換架構，采用國際品牌IGBT功率器件，技術可靠

采用高效工頻隔離變壓器，直流側輸出與交流側電網完全隔離

直流側適應電壓範圍寬，即使電壓較低時仍然可以滿足大電流的使用工況，適應多種電壓範圍電池係統測試

放電能量純正弦波回饋至電網，電流諧波<3%（額定功率），回收效率93%以上

能量雙向流動，自動向電網回饋，精度高、速度快、支持電機測試能量反灌

可吸收被測設備能量向電網回饋，節能減排測試效率高

四象限控製，功率因數高，額定功率下可達0.99以上，對電網無諧波汙染

輸出具有恒壓（CV）、恒流（CC）、恒功率（CP）模式

具有雙向直流電源、回饋式電子負載雙重功能

協議開放，支持第三方指令控製

三、應用領域

電動汽車電機、控製器測試

電動汽車動力總成係統測試

電動汽車電傳動係統測試

燃料電池電堆、燃料電池發動機係統測試

特種電動車輛電機、控製器測試

特種電動車輛傳動係統、動力總成係統測試

超級電容充放電測試

儲能係統變流器測試

船艦電傳動、電驅動係統測試

軌道交通電氣設備測試

燃料電池電堆、燃料電池發動機係統測試

普通電機係統測試

充電機、充電樁、電池包測試
